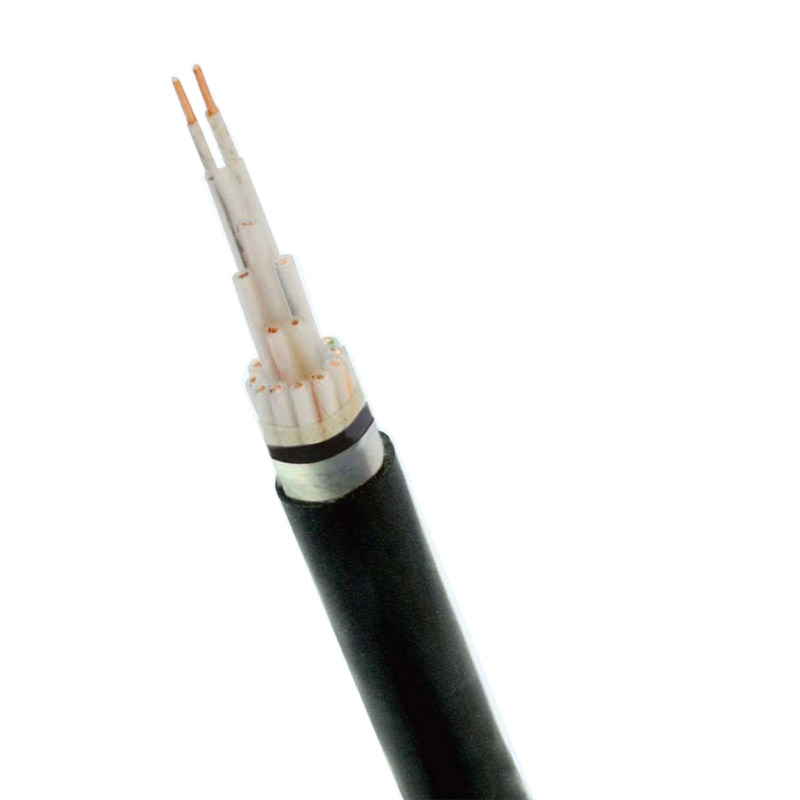

WDZ-KYJY23 额定电压450/750交联聚乙烯绝缘聚烯竖护套钢带铠装无卤低烟阻燃控制电缆

应用：本产品适用于交流额定电压UO/U为450/750V及以下控制、监控回路及保护线路等场合使用的控制电缆。电缆敷设应从电缆盘上端引出，严禁电缆与地面或支架摩擦、及机械损伤，铠装电缆严禁承受机械拉力。电缆严禁长期露天存放，电缆盘不允许平放，严禁电缆盘互撞、翻倒。运输中严禁从高处扔下装有电缆的电缆盘，严禁机械损伤电缆。吊装包装件时，不应几盘同时吊装，在车辆、船舶等运输工具上，电缆盘放置放稳，并用合适方法固定。电缆存放时电缆端头应可靠密封，伸出盘外的电缆端头应有保护罩。

执行标准：GB/T9330

导体：符合GB/T3956-2008规定的第1种或第2种导体要求

绝缘：交联聚乙烯材料；

护套：无卤低烟聚烯烃(ST8)材料。

美河电缆客服

咨询热线： 135 6888 5225

在线咨询

关键特性

额定电压

U0/U 450/750V
测试电压

3.0kV/5min
最小弯曲半径

应不小于电缆外径的12倍
使用温度

电缆长期允许最低工作温度-15℃ 最高工作温度不超过90℃ 安装时温度应高于0℃

基本参数表

型号	规格mm²	参考外径mm	参考重量kg/km
WDZ-KYJY23	4*1.5	12.14	243.11
	4*2.5	13.54	312.26
	4*4	14.66	391.63
	4*6	15.89	493.96
	4*10	18.96	715.87
	5*1.5	12.86	274.92
	5*2.5	14.43	357.94
	5*4	15.67	454.18
	5*6	17.04	578.8
	5*10	20.87	868.28
	6*1.5	13.63	302.52
	6*2.5	15.37	397.24
	6*4	16.75	508.34
	6*6	18.28	652.84
	7*0.75	12.43	241.24
	7*1.0	12.91	268.83
	7*1.5	13.63	314.92
	7*2.5	15.37	417.32
	7*4	16.75	540.19
	7*6	18.28	700.98
	8*0.75	13.08	263.4

型号	规格mm²	参考外径mm	参考重量kg/km
WDZ-KYJY23	8*1.0	13.61	294.77
	8*1.5	14.40	347.02
	8*2.5	16.32	463.21
	8*4	17.83	602.75
	8*6	19.92	804.62
	10*0.75	14.60	315.03
	10*1.0	15.24	354.33
	10*1.5	16.20	420.14
	10*2.5	18.52	566.89
	10*4	20.76	762.56
	10*6	22.80	995.5
	12*0.75	14.93	335.16
	12*1.0	15.60	379.8
	12*1.5	16.60	454.44
	12*2.5	19.41	637.57
	12*4	21.32	841.38
	12*6	23.43	1109.38
	14*0.75	15.50	364.78
	14*1.0	16.20	415.17
	14*1.5	17.26	500.45
	14*2.5	20.22	707.05

型号	规格mm²	参考外径mm	参考重量kg/km
WDZ-KYJY23	14*4	22.25	940.79
	14*6	24.51	1249.56
	16*0.75	16.12	396.91
	16*1.0	16.87	453.94
	16*1.5	18.00	550.25
	16*2.5	21.13	782.13
	19*0.75	16.77	435.69
	19*1.0	17.57	501.53
	19*1.5	18.77	612.67
	19*2.5	22.07	877.19
	24*0.75	19.34	546.51
	24*1.0	20.30	630.29
	24*1.5	21.74	771.68
	24*2.5	25.22	1083.14
	27*0.75	19.67	576.6
	27*1.0	20.66	668.2
	27*1.5	22.14	823.19
	27*2.5	25.71	1162.91
	30*0.75	20.25	616.39
	30*1.0	21.28	716.79
	30*1.5	22.82	887

型号	规格mm²	参考外径mm	参考重量kg/km
WDZ-KYJY23	30*2.5	26.94	1286.68
	37*0.75	21.51	707.43
	37*1.0	22.63	828.12
	37*1.5	24.31	1033.93
	37*2.5	29.37	1553
	44*0.75	23.68	821.18
	44*1.0	24.96	964.36
	44*1.5	27.28	1236.15
	44*2.5	32.52	1820.02
	48*0.75	24.01	860.42
	48*1.0	25.32	1014.3
	48*1.5	27.68	1304.76
	48*2.5	33.01	1927.68
	52*0.75	24.58	909.58
	52*1.0	25.92	1074.62
	52*1.5	28.94	1425.98
	52*2.5	34.22	2084.74
	61*0.75	25.85	1019.64
	61*1.0	27.69	1238.53
	61*1.5	30.45	1610.51
	61*2.5	37.27	2703.44
