电力电缆 首页 > 产品展示 > 电力电缆 >
1
  • yjv22

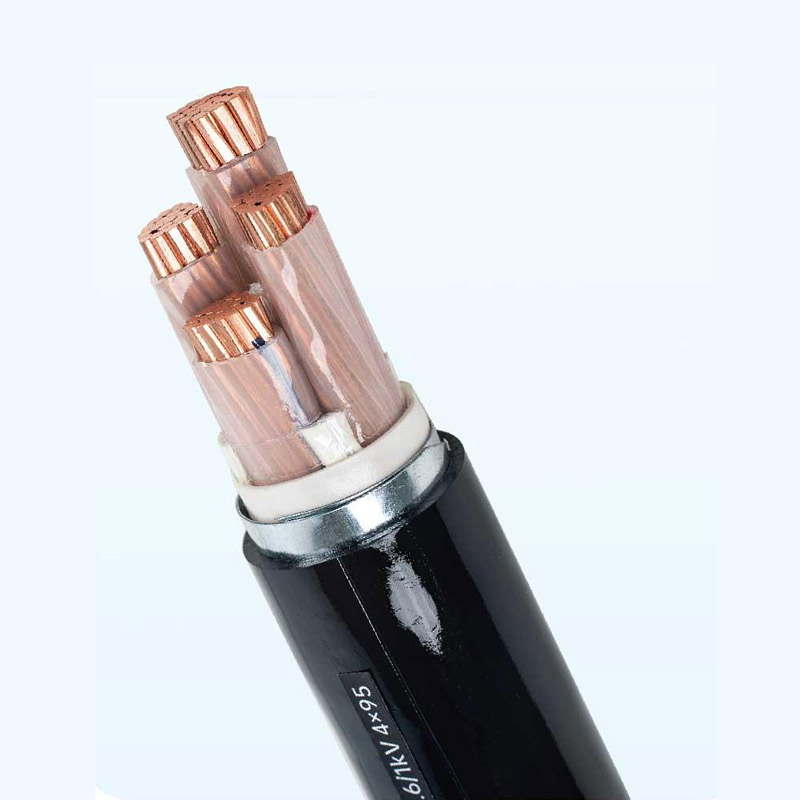

铜（铝）芯钢带铠装电力电缆 YJV22/YJLV22 0.6/1KV 3芯/4芯/5芯电力电缆 铜 国标线

运输及存放：电缆严禁长期露天存放，电缆盘不允许平放，严禁电缆盘互撞、翻倒。运输中严禁从高处扔下装有电缆的电缆盘，严禁机械损伤电缆。吊装包装件时，不应几盘同时吊装，在车辆、船舶等运输工具上，电缆盘放置放稳，并用合适方法固定。电缆存放时电缆端头应可靠密封，伸出盘外的电缆端头应有保护罩。

安装：电缆敷设应从电缆盘上端引出，严禁电缆与地面或支架摩擦、及机械损伤，铠装电缆严禁承受机械拉力。

使用说明：短路时，最长持续时间不超过5S，导体的最高温度：交联聚乙烯绝缘不超过250℃。

执行标准：GB/T12706.1

导体：符合GB/T3956标准中第1种、第2种铜导体或铝导体要求

kefu
美河电缆客服
咨询热线： 135 6888 5225
在线咨询
关键特性
  • eddy
    额定电压
    U0/U 0.6/1KV
  • csdy
    测试电压
    3500V/5min
  • wqbj
    最小弯曲半径
    单芯电缆有铠装15D; 多芯电缆有铠装12D(D 为电缆外径)。
  • sywd
    使用温度
    电缆长期允许最低工作温度-15 °C 电缆导体长期允许工作温度为90℃ 电缆安装时环境温度应不低于0℃
基本参数表
产品型号       规格
  (芯数×标称截面)
      mm²		 参考外径
(mm)		 参考净重(kg/km)
铜芯 铝芯
YJV62、YJLV62、WDZ-YJY63 1×2.5 9.61 140 125
1×4 10.07 162 135
1×6 10.58 190 154
1×10 11.85 251 190
1×16 12.87 320 225
1×25 14.96 442 292
1×35 15.96 553 340
1×50 17.56 704 410
1×70 19.16 908 500
1×95 20.86 1170 604
1×120 22.86 1440 718
1×150 24.80 1741 845
1×185 26.82 2115 995
1×240 29.63 2670 1215
1×300 31.64 3264 1438
1×400 34.86 4136 1774
1×500 41.58 5715 2637
1×630 45.60 6990 3145
YJV22、YJLV22、WDZ-YJY23 2×1.5 12.06 208 190
2×2.5 12.82 243 213
2×4 13.74 292 244
2×6 14.76 353 280
2×10 17.30 489 368
2×16 19.34 645 454
2×25 23.12 893 592
2×35 25.12 1133 707
2×50 21.82 1244 657
2×70 24.82 1664 842
2×95 27.62 2206 1065
2×120 30.22 2730 1280
2×150 33.10 3337 1540
2×185 37.74 4434 2190
2×240 41.76 5600 2680
2×300 45.58 6855 3194
产品型号 规格
(芯数×标称截面)
mm²		 参考外径
(mm)		 参考净重(kg/km)
铜芯 铝芯
YJV22、YJLV22、WDZ-YJY23 2×400 50.52 8670 3930
3×1.5 12.51 233 206
3×2.5 13.33 280 233
3×4 14.32 340 270
3×6 15.42 422 313
3×10 18.17 598 415
3×16 20.37 807 520
3×25 24.42 1140 690
3×35 26.58 1474 834
3×50 27.14 1790 910
3×70 30.81 2415 1185
3×95 34.67 3220 1510
3×120 38.05 4306 2134
3×150 42.94 5270 2575
3×185 48.85 6528 3164
3×240 52.78 8200 3810
3×300 59.07 10100 4600
3×400 66.26 12826 5715
4×1.5 13.24 265 230
4×2.5 14.16 322 262
4×4 15.28 402 306
4×6 16.51 504 359
4×10 19.58 725 483
4×16 22.05 993 611
4×25 26.54 1420 819
4×35 28.96 1854 1000
4×50 30.63 2323 1150
4×70 36.88 3485 1842
4×95 41.63 4590 2310
4×120 44.78 5630 2734
4×150 50.47 6924 3330
4×185 56.14 8480 3995
4×240 62.48 10764 4920
4×300 70.22 13280 5955
产品型号 规格
(芯数x标称截面)
mm²		 参考外径
(mm)		 参考净重(kg/km)
铜芯 铝芯
YJV22、YJLV22、WDZ-YJY23 4×400 75.57 16775 7300
5×1.5 14.04 300 254
5×2.5 15.06 368 293
5×4 16.30 465 345
5×6 17.68 590 410
5×10 21.11 855 555
5×16 23.86 1185 710
5×25 28.83 1711 960
5×35 31.73 2261 1194
5×50 36.60 3237 1771
5×70 41.13 4286 2233
5×95 46.38 5659 2808
5×120 51.72 7023 3405
5×150 57.09 8602 4110
5×185 63.63 10570 4967
5×240 71.69 13465 6160
5×300 76.43 16465 7314
5×400 84.45 21640 9800
3×2.5+1×1.5 13.93 308 254
3×4+1×2.5 15.00 382 295
3×6+1×4 16.20 478 346
3×10+1×6 18.82 669 451
3×16+1×10 21.44 926 578
3×25+1×16 25.52 1310 762
3×35+1×16 27.33 1630 895
3×50+1×25 29.50 2170 1140
3×70+1×35 33.63 2902 1456
3×95+1×50 39.28 4239 2235
3×120+1×70 43.05 5255 2670
3×150+1×70 47.45 6300 3190
3×185+1×95 52.65 7785 3850
3×240+1×120 58.81 9840 4730
3×300+1×150 66.27 12200 5807

产品型号 规格
(芯数×标称截面)
mm²		 参考外径
(mm)		 参考净重(kg/km)
铜芯 铝芯
YJV22、YJLV22、WDZ-YJY23 3×400+1×185 70.88 15150 6920
3×2.5+2×1.5 14.65 341 278
3×4+2×2.5 15.81 426 324
3×6+2×4 17.13 540 383
3×10+2×6 19.74 749 495
3×16+2×10 22.76 1054 646
3×25+2×16 27.00 1490 850
3×35+2×16 28.62 1810 980
3×50+2×25 31.99 2434 1250
3×70+2×35 37.25 3593 1930
3×95+2×50 42.33 4763 2450
3×120+2×70 47.00 5984 2990
3×150+2×70 50.35 6940 3410
3×185+2×95 56.48 8720 4214
3×240+2×120 63.62 11115 5236
3×300+2×150 68.23 13490 6160
3×400+2×185 73.97 16830 7435
4×2.5+1×1.5 14.86 355 286
4×4+1×2.5 16.06 445 335
4×6+1×4 17.41 565 396
4×10+1×6 20.42 803 525
4×16+1×10 23.31 1120 677
4×25+1×16 27.91 1600 905
4×35+1×16 30.07 2028 1080
4×50+1×25 32.60 2612 1290
4×70+1×45 37.93 3870 2005
4×95+1×50 42.88 5118 2520
4×120+1×70 47.82 6370 3062
4×150+1×70 51.25 7600 3580
4×185+1×95 57.17 9410 4350
4×240+1×120 64.72 12055 5425
4×300+1×150 69.39 14710 6435
4×400+1×185 76.61 19310 8645
类别 代号  执行标准
阻燃等级A、B、C、D型 ZA、ZB、ZC、ZD  GB/T19666
 阻燃B1、2、3级 B1、B2、B3  GB31247
 无卤低烟阻燃型  WDZA、WDZB、WDZC、WDZD、WDZ  GB/T19666
无卤低烟辐照绝缘型 WDZ-YJ(F)Y /
防水型 FS /
软结构导体 YJVR /

产品详情
