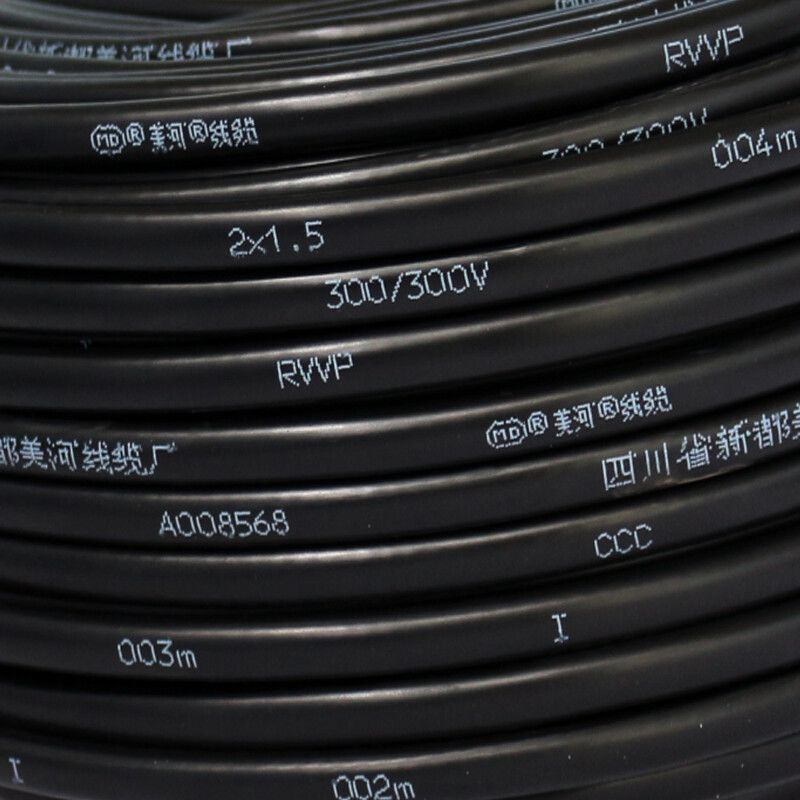

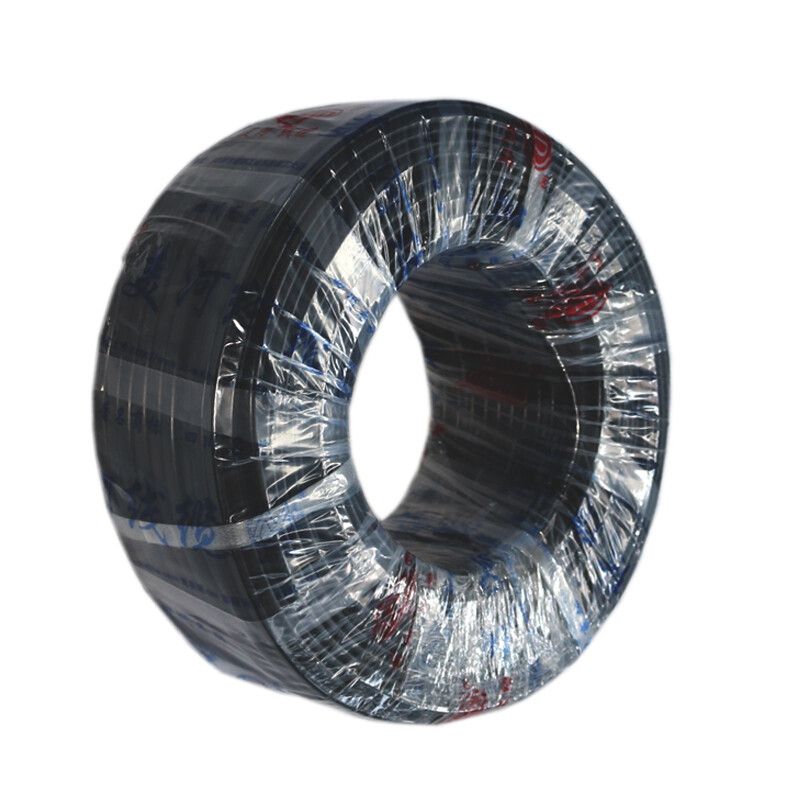

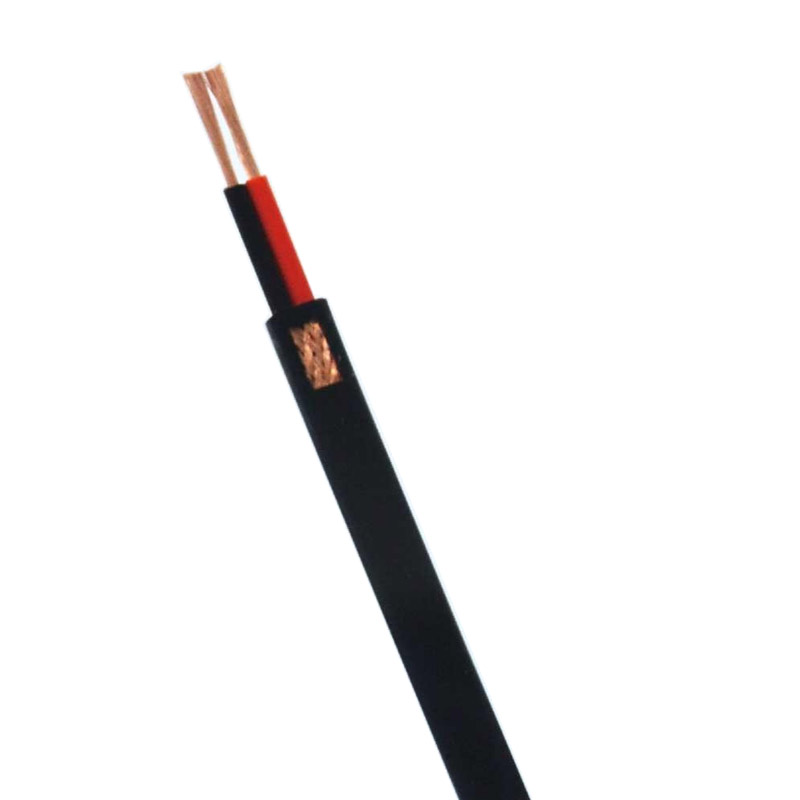

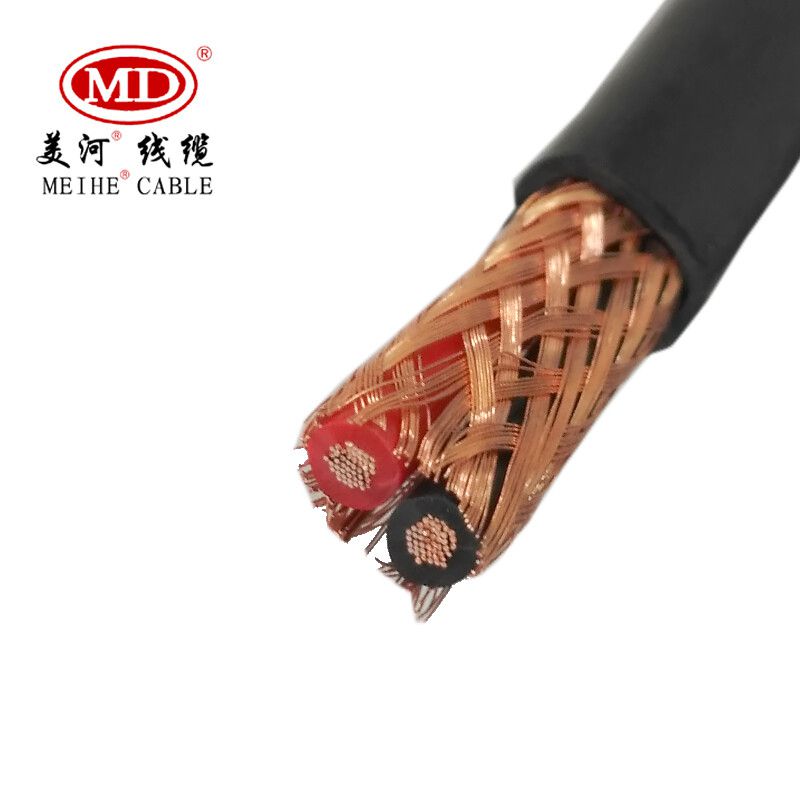

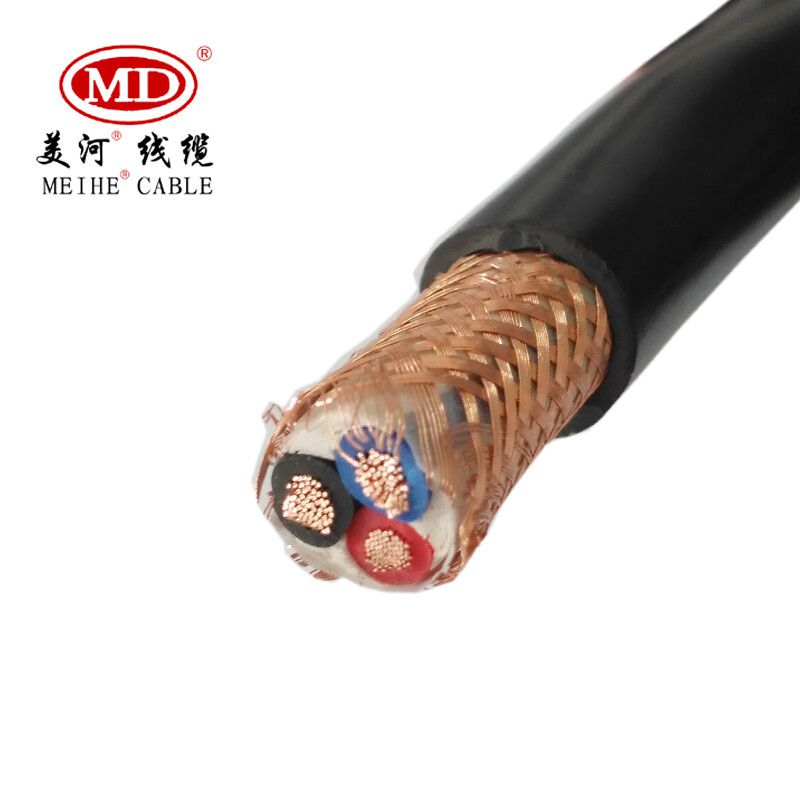

RVVP 2芯3芯/0.5/0.75/1/1.5屏蔽软线 300/300V

应用：适用于仪表、电器、电子设备及自动化装置系统等对电磁干扰或电磁兼容特性要求较高的环境，固定安装、焊接在电路板或柔性连接控制器，在电气设备、仪表装置、电子设备、自动化装置、消防系统控制装置中作直流电源传输和信号传输等布设线路用；也可以用于低功率LED照明装置电源使用。

执行标准：JB/T8734.5

产品通过：“3C”认证

产品符合：ROHS 2.0要求

导体：符合JB/T8734.5要求

绝缘：聚氯乙烯（PVC/C）材料

护套：聚氯乙烯（PVC/ST4）材料

绞合：绝缘线芯应该绞合在一起

kefu
美河电缆客服
咨询热线： 135 6888 5225
在线咨询
关键特性
  • eddy
    额定电压
    U0/U 300/300V
  • csdy
    测试电压
    1500V/5min
  • wqbj
    最小弯曲半径
    固定安装电缆允许弯曲半径不小于4D;柔性安装电缆允许弯曲半径不小于6D（D为电缆直径）
  • sywd
    使用温度
    电缆长期允许最低工作温度不低于-15℃ 最高工作温度不超过70℃ 安装时温度应高于0℃
基本参数表
型号   规格 外形尺寸mm   参考外径
    mm		 参考重量
kg/km
 下限 上限
RVVP   1×0.08  2.4 2.9 2.5 8.1
RVVP   1×0.12  2.4 3.0 2.6 8.8
RVVP   1×0.2  2.6 3.2 2.7 11.7
RVVP   1×0.3  2.9 3.5 3.0 14.3
RVVP   1×0.4  3.0 3.7 3.1 16.4
RVVP   1×0.5  3.1 3.8 3.2 17.6
RVVP   1×0.75  3.4 4.1 3.4 21.3
RVVP   1×1.0  4.1 4.9 4.2 30.1
RVVP   1×1.5  4.3 5.2 4.5 36.7
RVVP   1×2.5  4.9 6.0 5.1 50.9
RVVP   2×0.08  3.2 4.2 3.9 17.0
RVVP扁   2×0.08  2.4×3.5 2.9×4.2 2.51×3.67 14.6
RVVP   2×0.12  3.7 4.9 4.4 22.5
RVVP扁   2×0.12  2.8×4.0 3.4×4.9 2.99×4.23 19.7
RVVP   2×0.2  4.1 5.3 4.8 26.6
RVVP扁   2×0.2  3.0×4.4 3.6×5.3 3.15×4.55 23.2
RVVP   2×0.3  4.8 6.2 5.3 32.7
RVVP扁   2×0.3  3.5×5.1 4.2×6.2 3.64×5.33 28.9
RVVP   2×0.4  5.1 6.6 5.7 37.1
RVVP扁   2×0.4  3.6×5.4 4.4×6.6 3.82×5.69 33.5
RVVP   2×0.5  5.3 6.8 5.8 43.5
RVVP扁   2×0.5  3.7×5.6 4.5×6.8 3.88×5.81 35.8
RVVP   2×0.75  5.8 7.4 6.3 52.9
RVVP扁   2×0.75  4.0×6.1 4.8×7.4 4.11×6.27 43.4
RVVP   2×1.0  6.4 8.2 7.0 65.8
RVVP扁   2×1.0  4.3×6.7 5.2×8.3 4.45×6.95 54.0
RVVP   2×1.5  7.3 9.2 8.3 87.3
RVVP扁   2×1.5  4.9×7.6 6.0×9.3 5.32×8.29 76.5
RVVP   2×2.5  8.8 11.7 10.0 130.7
RVVP   2×4  10.6 13.9 11.5 187.3
RVVP   3×0.12  3.9 5.1 4.6 26.2
RVVP   3×0.2  4.5 5.8 5.0 31.6
RVVP   3×0.3  5.1 6.5 5.6 39.4
RVVP   3×0.4  5.4 6.9 6.0 45.3

型号 规格 外形尺寸mm   参考外径
    mm		 参考重量
kg/km
下限  上限
RVVP 3×0.5 5.6 7.1 6.1 49.5
RVVP 3×0.75 6.1 7.8 6.6 60.4
RVVP 3×1.0 7.2 9.1 7.8 84.3
RVVP 3×1.5 8.0 10.0 8.8 108.0
RVVP 3×2.5 9.5 12.6 10.9 164.4
RVVP 3×4 11.5 14.9 12.5 236.7
RVVP 4×0.12 4.5 5.8 5.0 30.8
RVVP 4×0.2 4.9 6.2 5.3 37.5
RVVP 4×0.3 5.5 7.0 6.0 47.2
RVVP 4×0.4 5.9 7.5 6.5 55.1
RVVP 4×0.5 6.5 8.9 7.3 66.0
RVVP 4×0.75 6.8 9.3 8.3 83.3
RVVP 4×1.0 7.8 10.5 9.0 108.2
RVVP 4x1.5 8.7 11.5 10.2 134.5
RVVP 4×2.5 10.4 13.6 11.8 204.0
RVVP 5×0.12 4.8 6.2 5.3 35.7
RVVP 5×0.2 5.3 6.7 5.7 44.1
RVVP 5×0.3 6.0 7.6 6.5 55.8
RVVP 5×0.4 6.4 8.1 7.0 67.6
RVVP 5×0.5 7.0 9.5 7.6 80.5
RVVP 5×0.75 7.4 10.0 8.8 99.9
RVVP 5×1.0 8.5 11.3 9.3 129.1
RVVP 5×1.5 9.6 12.6 10.9 170.2
RVVP 5×2.5 11.5 14.9 12.7 244.7
RVVP 6×0.12 5.2 6.6 5.7 40.8
RVVP 6×0.2 5.7 7.2 6.2 50.5
RVVP 6×0.3 6.5 8.2 7.1 66.3
RVVP 6×0.4 7.3 9.2 8.0 84.3
RVVP 6×0.5 7.6 10.2 8.2 92.3
RVVP 6×0.75 8.0 10.7 8.9 114.8
RVVP 6×1.0 9.4 12.4 10.4 157.6
RVVP 6×1.5 10.4 13.6 11.8 197.5
RVVP 6×2.5 12.4 16.1 13.7 285.5
RVVP 7×0.12 5.2 6.6 5.7 42.7

型号 规格   外形尺寸mm   参考外径
    mm		 参考重量
kg/km
下限 上限
RVVP 7×0.2 5.7 7.2  6.2 53.5
RVVP 7×0.3 6.5 8.2  7.1 70.0
RVVP 7×0.4 7.3 9.2  8.0 89.5
RVVP 7×0.5 7.6 10.2  8.2 98.5
RVVP 7×0.75 8.0 10.7  8.9 122.1
RVVP 7×1.0 9.4 12.4 10.4 168.8
RVVP 7×1.5 10.4 13.6 11.8 212.8
RVVP 7x2.5 12.4 16.1 13.7 311.5
RVVP 8×0.12 5.7 7.3  6.0 47.2
RVVP 8×0.2 6.3 7.9  6.5 60.4
RVVP 8×0.3 7.2 9.1  7.5 79.2
RVVP 8×0.4 8.1 10..1  8.5 100.8
RVVP 8×0.5 8.4 11.2  8.8 111.4
RVVP 8×0.75 8.9 11.8  9.6 142.0
RVVP 8×1.0 10.5 13.7 10.9 190.8
RVVP 8×1.5 11.5 15.0 12.7 240.8
RVVP 8×2.5 14.1 18.0 15.0 358.6
RVVP 9×0.12 6.1 7.8  6.5 53.4
RVVP 9×0.2 7.1 9.0  7.5 75.4
RVVP 9×0.3 8.2 10.2  8.6 96.1
RVVP 9×0.4 8.7 10.9  9.3 121.3
RVVP 9×0.5 9.1 12.0  9.5 119.7
RVVP 9×0.75 9.6 12.7 10.2 153.1
RVVP 9×1.0 11.5 15.0 11.0 205.7
RVVP 9×1.5 12.4 16.1 12.9 261.9
RVVP 9×2.5 15.2 19.4 15.5 390.9
RVVP 10×0.12 6.4 8.1  7.0 43.0
RVVP 10×0.2 7.4 9.3  8.0 82.8
RVVP 10×0.3 8.7 10.9  9.2 113.3
RVVP 10×0.4 9.3 11.6 10.0 128.4
RVVP 10×0.5 9.9 13.0 10.6 145.9
RVVP 10×0.75 10.6 13.9 11.5 185.4
RVVP 10×1.0 12.0 15.5 12.9 234.8
RVVP 10×1.5 13.1 16.9 15.0 302.9
RVVP 10×2.5 15.8 20.2 17.6 455.4
RVVP 12×0.12 6.6 8.3  7.2 65.5
RVVP 12×0.2 7.6 9.6  8.2 90.3
RVVP 12×0.3 9.0 11.2  9.5 120.3

 型号 规格 外形尺寸mm 参考外径
mm		 参考重量
kg/km
下限 上限
RVVP 12×0.4 9.6 11.9 10.3   142.0
RVVP 12×0.5 10.2 13.4 10.9   161.2
RVVP 12×0.75 11.0 14.3 12.1   206.4
RVVP 12×1.0 12.4 16.0 13.5   264.0
RVVP 12×1.5 13.7 17.7 15.6   351.0
RVVP 12×2.5 16.7 21.3 18.6   535.3
RVVP 14×0.12 7.2 9.1 7.9   79.5
RVVP 14×0.2 8.2 10.3 8.6   100.4
RVVP 14×0.3 9.4 11.7 9.9   134.5
RVVP 14×0.4 10.0 12.5 10.7   158.6
 RVVP 16×0.12 7.6 9.5 8.2   87.7
RVVP 16×0.2 8.6 108 9.0   111.4
RVVP 16×0.3 9.9 12.3 10.4   149.1
RVVP 16×0.4 10.5 13.1 11.3   178.1
RVVP 16×0.5 11.4 14.8 12.1   208.0
RVVP 16×0.75 12.4 16.1 13.4   273.4
RVVP 16×1.0 14.0 18.0 15.0   350.0
R VVP 16×1.5 15.1 19.4 17.4   457.0
RVVP 16×2.5 18.5 23.4 20.7   704.9
RVVP 19×0.12 8.2 10.3 8.6   97.6
RVVP 19×0.2 9.0 11.3 9.5   129.2
RVVP 19×0.3 10.4 12.9 10.9   167.9
RVVP 19×0.4 11.5 14.2 12.2   211.4
RVVP 20×0.12 8.6 10.7 8.7   99.8
RVVP 20×0.2 9.5 11.8 9.6   132.5
RVVP 20×0.3 10.9 13.5 11.1   172.5
RVVP 20×0.4 12.0 14.9 12.5   218.2
 RVVP 20×0.5 12.6 16.2 13.0   241.8
RVVP 24×0.12 9.4 11.7 9.9   123.5
RVVP 24×0.2 10.4 12.9 10.9   157.6
RVVP 24×0.3 12.4 15.2 13.0   217.4
RVVP 24×0.4 13.2 16.4 14.1   258.9
RVVP 26×0.12 9.4 11.7 9.8   130.1
RVVP 26×0.2 10.4 12.9 10.6   167.2
RVVP 26×0.3 12.4 15.3 12.8   231.0
RVVP 26×0.4 13.2 16.4 13.6   274.6
RVVP 26×0.5 14.2 17.5 14.5   319.1
